臥式離心泵,臥式單級離心泵,臥式管道離心泵 一、ISW型臥式單級管道離心泵產品概述 ISW係列臥式離心泵屬於葉片式水泵產品,臥式單級離心泵的性能參數範圍比較廣泛、臥式離心泵型號齊全能滿足用戶的各種流量需求,由於設計結構簡單所以具有維修方便的優點,因此臥式離心泵在工業生產中應用zui為廣泛。產品廣泛應用於大中流量及低壓情況下液體的輸送。目前ISW臥式離心泵已達到係列化,流量可在5—2020m3/h範圍內,揚程可在8~125m範圍內,並且由於臥式管道離心泵的材料、結構的不同,可輸送不同的介質。 ISW臥式離心泵采用zui先進的水力模型,根據IS型單級單吸離心泵之性能參數和立式離心泵的獨特結構組合設計,並嚴格按照國際iso2858進行設計製造,該臥式離心泵產品軸封選用硬質合金機械密封裝置,具有高效節能、性能可靠、安裝使用方便等特點。 臥式離心泵由於效率高、結構簡單等諸多優點,臥式管道離心泵被廣泛地應用於工農業生產及生活中,以輸送清水、泥漿、酸、堿、鹽溶液以及液態有機物等物料。 二、ISW臥式離心泵結構圖及臥式離心泵工作原理圖 1、ISW臥式離心泵結構圖

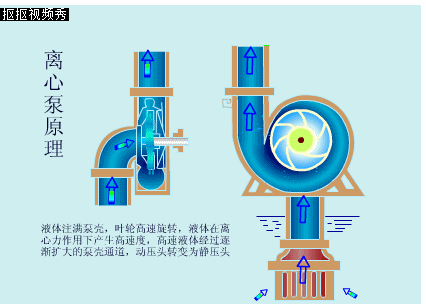

2、ISW臥式離心泵工作原理圖

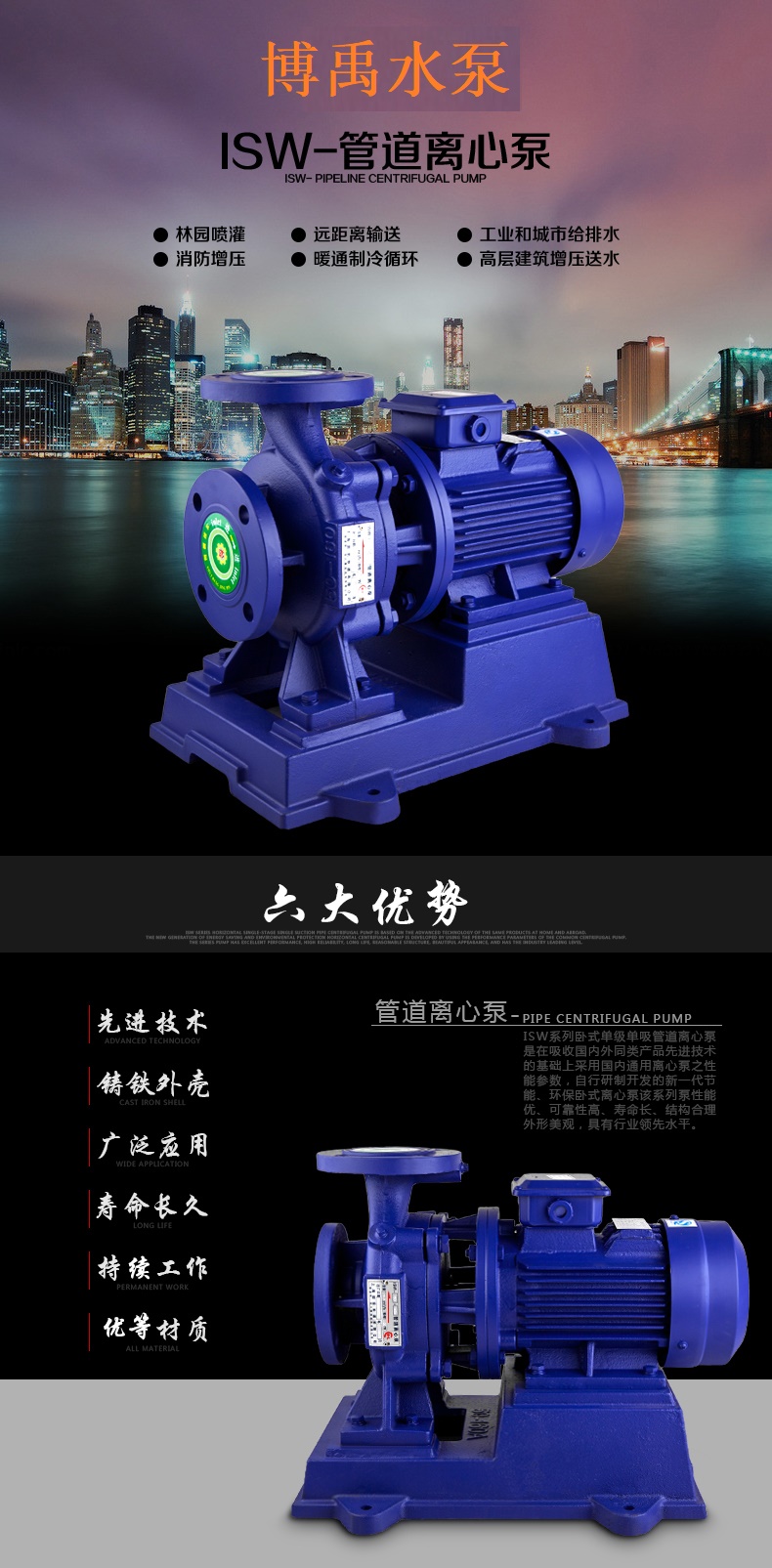

三、ISW臥式離心泵主要用途 1、ISW臥式離心泵主要運用與輸送清水或者類似與清水的其他液體,溫度不高於80°c,高於80°c得選用采用耐高溫的機械密封泵型號為ISWR型,ISW臥式離心泵適用於工業和城市給排水以及農田灌溉之用。 2、ISWR型熱水臥式離心泵廣泛適用於輸送溫度小於120°c以內的熱水或者其他小於120°c類似與水的高溫介質,例如熱水循環、鍋爐給水,超過120°c建議選用GRG熱水高溫循環泵或者導熱油泵等耐高溫泵係列產品。 3、ISWH不鏽鋼臥式離心泵根據用戶需求可以采用不鏽鋼201材質、不鏽鋼304材質、不鏽鋼316或者316L材質製作而成,滿足不同用戶的需要,zui常用的屬於不鏽鋼304材質製作而成的不鏽鋼臥式離心泵產品,可以用於輸送生活用水、工業用水,采用耐腐蝕的機械密封還可以運用與輸送各種化工類液體使用溫度在120°c以內。 ISWH不鏽鋼臥式離心泵圖片
三、ISW臥式單級離心泵特點 1、ISW型臥式單級管道離心泵運行平穩噪音低所以叫噪音小的離心泵:泵軸的絕對同心度及葉輪優異的動靜平衡,保證平穩運行,絕無振動。 2、單級離心泵滴水不漏:不同材質的硬質合金密封,保證了不同介質輸送均無泄漏。 3、ISW離心泵噪音低:兩個低噪音的軸承支撐下的水泵,運轉平穩,除電機微弱聲響,基本無噪音。 4、ISW臥式管道離心泵故障率低:結構簡單合理,關鍵部分采用國際*品質配套,整機無故障工作時間大大提高。 5、ISW離心泵維修方便:更換密封、軸承、簡易方便。 6、ISW離心泵占地更省:出口可向左、向右、向上三個方向,便管道布置安裝,節省空間。 五、ISW臥式離心泵型號意義

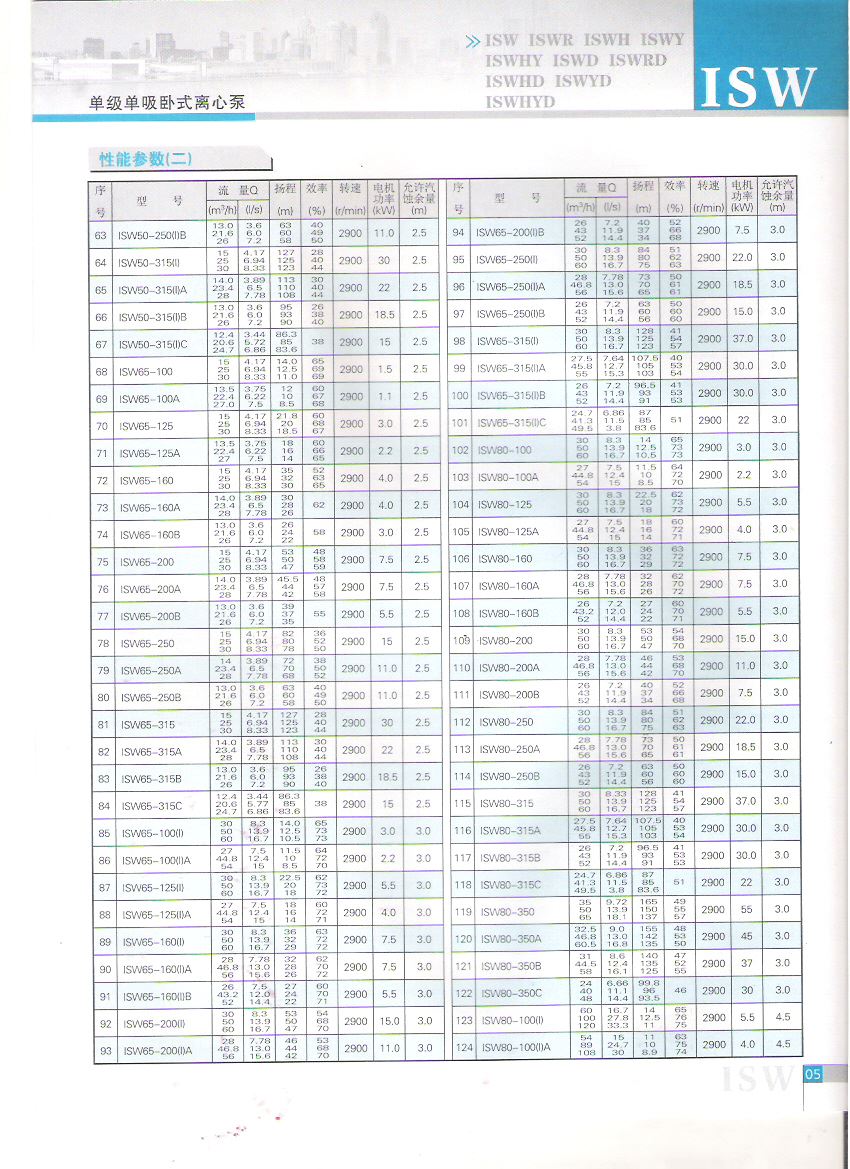

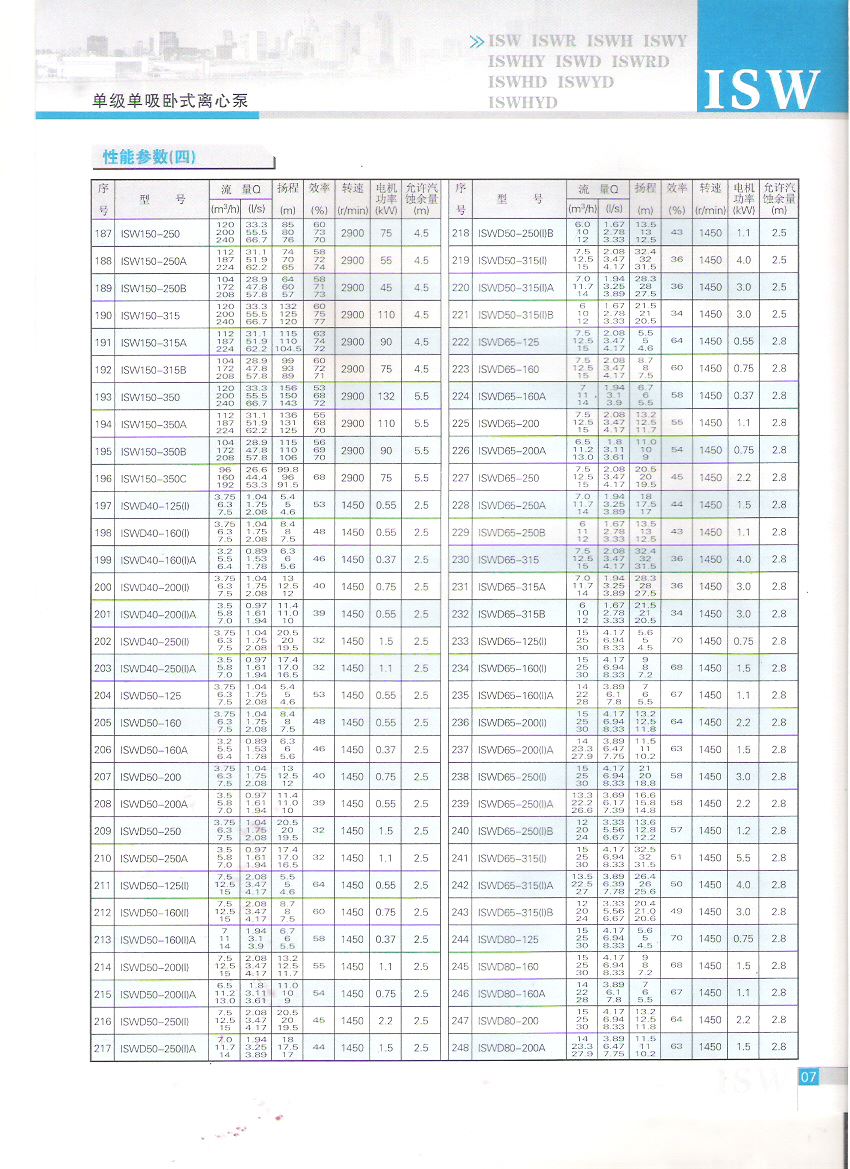

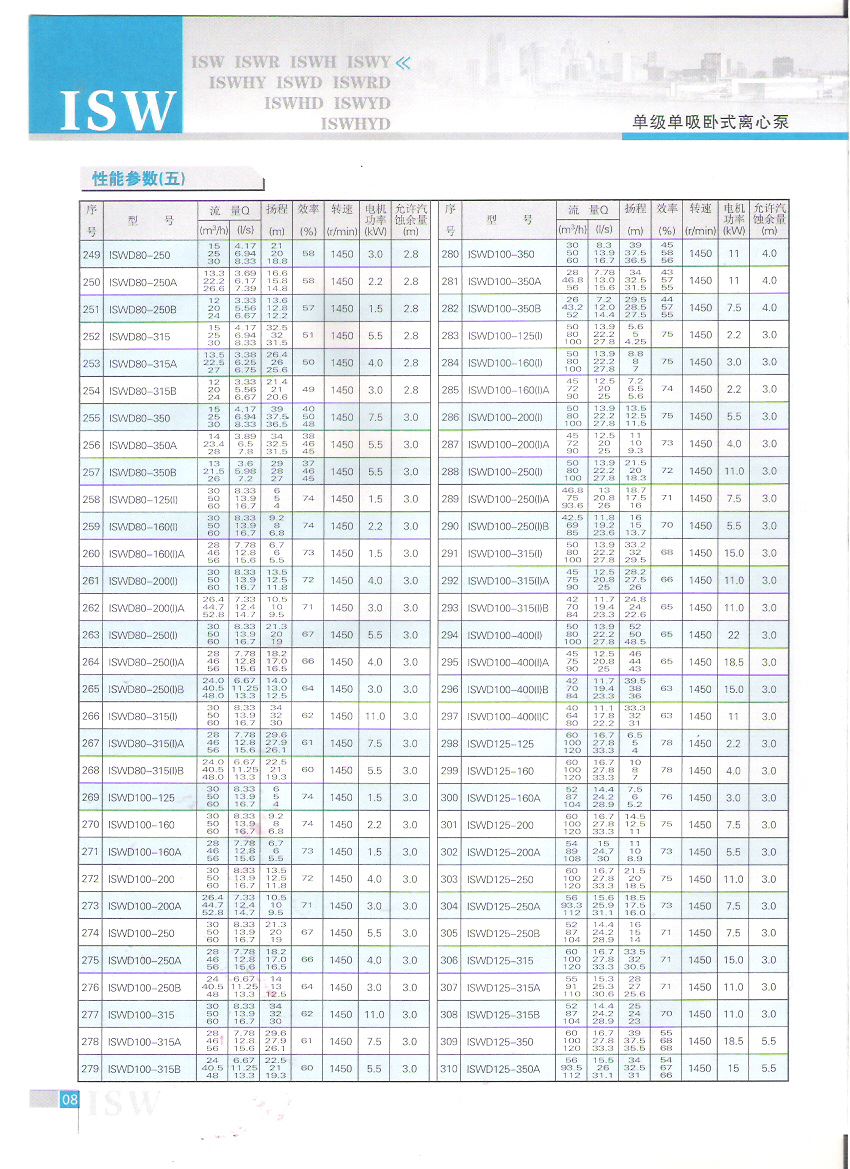

六、ISW臥式離心泵型號性能參數表


以上隻是部分參數如想了解詳細的ISW臥式離心泵參數可以到頂部搜索ISW臥式離心泵參數 七、ISW型臥式離心泵特別說明 7.5KW以下的臥式離心泵可配隔震墊直接安裝在基礎上。 7.5KW以上的臥式離心泵,可與澆鑄基礎直接安裝,亦可采用我單位IS聯接板配合隔震器安裝、隔震器的安裝方法同立式離心泵配套的隔震器的尺寸,與ISG係列中相同規格水泵的隔震器尺寸相同。 八、ISW型臥式離心泵適用條件 1、臥式離心泵吸入壓力≤1.0MPa,或臥式離心泵係統zui高工作壓力≤1.6MPa,即泵吸入口壓力+泵揚程≤1.6MPa、泵靜壓試驗壓力為2.5MPa,訂貨時請注明係統工作壓力。泵係統工作壓力大於1.6MPa時應在訂貨時另行提出。以便在製造時泵的過流部分和聯接部分采用鑄鋼材料。 2、環境溫度<40℃,相對濕度<95%。 3、臥式離心泵所輸送介質中固本顆粒體積含量不超過單位體積的0.1%,粒度<0.2mm。 注:如使用介質為帶有細小顆粒,請在訂臥式離心泵時注明,以便廠家采用耐磨式機械密封。 九、ISW型訂貨須知: 一、①產品名稱與泵的型號②泵的口徑③泵的揚程(m)④泵流量m3/h⑤泵的電機功率(KW)⑥泵的轉速(r/min)⑦泵的電壓〔V〕⑧泵的材質⑨泵是否帶附件以便草莓视频app黄的為您正確選型。 二、若已經由設計單位選定我公司的臥式離心泵產品型號,請按型號直接向草莓视频app黄泵業公司銷售部訂購。 三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數,由草莓视频app黄草莓视频app黄泵業的技術專家為您審核把關。 草莓视频app黄還可以在臥式離心泵的性能參數下做成立式離心泵。 感謝您訪問草莓视频app黄草莓视频app黄泵業的草莓视频app黄還是專業的排汙泵生產廠家,如有任何臥式離心泵疑問.您可以致電給草莓视频app黄,草莓视频app黄一定會盡心盡力為您提供優質的服務。 |
