 首頁>>自吸泵型號>>油泵型號參數_油泵選型_油泵圖片>>離心油泵型號選型>>導熱油風冷式循環油泵
自吸泵型號

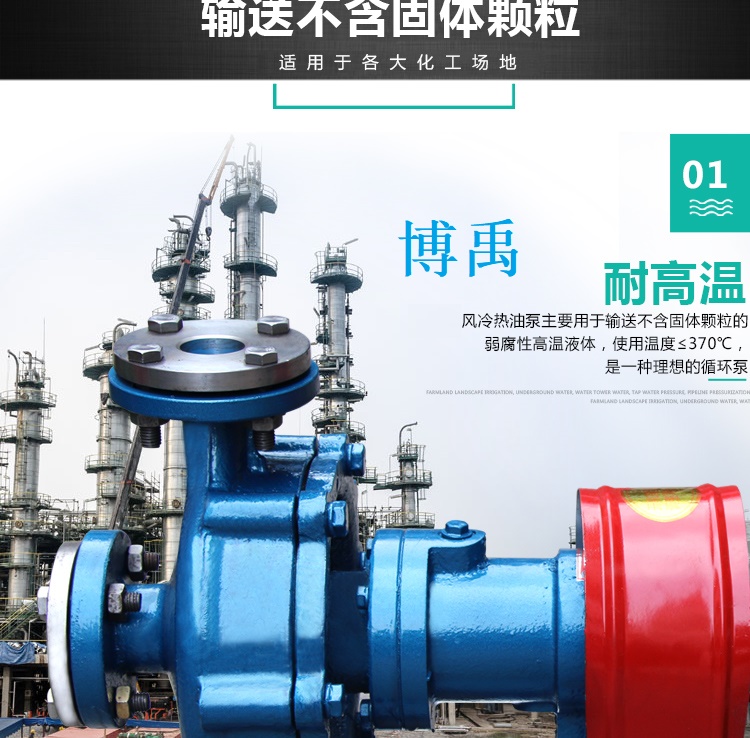

導熱油風冷式循環油泵

點擊放大
產品型號:
LQRY
產品報價:
產品特點:
導熱油泵,LQRY油泵,風冷式導熱油泵在我國載熱體加熱係統中得到廣泛的使用,已經進入石油、化工、橡膠、塑料、製藥、紡織、印染、築路、食品等各個工業領域,lqry型導熱油泵主要用於輸送不含固體顆粒的弱腐性高溫液體,LQRY導熱油風冷式循環油泵使用溫度≤370℃,導熱油循環油泵是一種理想的熱油循環油泵。
  LQRY導熱油風冷式循環油泵的詳細資料:

熱油泵,導熱油泵,導熱油循環泵

一、LQRY導熱油風冷式循環油泵產品概述

  LQRY風冷式導熱油泵不需要外接冷卻液體、就能輸送溫度在370以下的導熱油,該係列風冷式導熱油泵在我國載熱體加熱係統中得到廣泛的使用,已經進入石油、化工、橡膠、塑料、製藥、紡織、印染、築路、食品等各個工業領域,主要用於輸送不含固體顆粒的弱腐性高溫液體,使用溫度≤370℃,是一種理想的導熱油循環泵。

導熱油泵用途

二、LQRY導熱油泵結構特點

該係列導熱油泵是本單位消化吸收國外油泵的基礎上研製的第二代產品,基本結構形式為單級單吸懸臂式腳支撐結構,泵的進口為軸向吸入,出口為中心垂直向上,和電機同裝於底座上。

導熱油泵的支撐采用了雙端球軸承支撐的結構形式,前端采用潤滑油潤滑, 後端采用潤滑脂潤滑,中間有一導油管,用以隨時觀察密封情況和回收導熱油。

采用自熱散熱結構,改變了傳統的水冷卻結構,使結構簡單,體積小,節約運行費用,性能好,使用可靠。

1)采用填料密封和機械密封相結合的形式,填料密封用耐高溫的填料,具有良好的熱態追應性,而機械密封則采用機械強度高,耐磨性好的硬質合金材料,保證了高溫情況下的密封性能。

(2)采用第三代聚四氟乙烯(簡稱PTFE)做唇形密封,使密封性能產生了飛躍,比橡膠類密封可靠性提高25倍,耐腐蝕性能極強。

導熱油泵特點導熱油泵優點

三、LQRY導熱油泵結構圖及導熱油泵實物照片

導熱油泵

導熱油泵結構圖

四、LQRY導熱油泵型號意義

LQRY導熱油泵型號意義

五、LQRY導熱油泵性能參數表

導熱油泵參數

六、LQRY導熱油風冷式循環油泵機組的安裝使用

1.導熱油泵安裝的好壞對泵的平穩運行和使用壽命有很重要的影響,所以安裝工作必須仔細地進行,不得草率行事。

2導熱油泵吸入管的安裝高度、長度和管徑應滿足計算值,力求簡短,減少不必要的損失(如彎頭等)

3.導熱油泵吸入和吐出管路應有管架,泵不允許承受管路的負荷。

4.導熱油泵安裝地點應足夠寬楊,以方便檢修工作和良好散熱。

5.安裝順序:

1) 將機組放在埋有地腳螺栓的基礎上,在底座與基礎之間放成對墊,作找正用。

2) 鬆開聯軸器,用水平儀分別放在泵軸和底座上,通過調整楔塊墊使機組至水平,找正後,適當擰緊地腳螺栓,以防走動。

3) 用混凝土灌注底座和地腳螺栓孔。

4) 待混凝土幹固後,檢查底座和地腳螺檢是否有不良或鬆動等現象,檢查合格後應擰緊地腳螺栓,並重新檢查泵的水平度。

5) 校正泵軸和電機軸的同軸度,在聯軸器外圓上的偏差允許0.1毫米,兩聯軸器平麵間的間隙應保證2-3毫米,在兩聯軸器端麵一周上,zui大和zui小間隙差數不得超過0.3毫米。

6) 在接好管路及確定原動機轉動方向後,再接上聯軸器,並再校核一遍囷的同軸度。

7) 在機組實際試運轉3-4小時後作zui後檢查,如沒有不良現象則認為安裝合格。

8) 在安裝過程中為防止雜物落入機器內,應將機組所有孔眼無均蓋好。

泵在開啟前對進出管路進行清洗時,在泵的進口段需加上過濾器,以防雜物進入泵內。

七、LQRY導熱油泵的使用和維護

首先泵與管道安裝好後,不論是采用水壓、氣壓,泵的進出口閥門一定要關閉,方可進行試壓,以防損壞密封件,造成漏油。

1. 導熱油泵開機準備

1) 清理現場,擰開軸承座螺絲,加入導熱油作潤滑油

2) 檢查電機轉向是否與泵旋轉方向一致。

3) 用手搬動聯軸器泵應轉動靈活。

4) 開車前應使用所輸送的導熱油將泵灌滿,以驅除泵中.空氣,此時吐出口的管道上閘閥應關閉。

5) 所輸送的導熱油在開車前要均勻加熱,預熱是利用被輸送的導熱油不斷通過泵體進行的。

預熱標準:泵殼溫度不得低於入口油溫40'(:,預熱速度為50X7時,在開車預熱時應將泵支腳上的側螺母鬆開0.3-0.5毫米,預熱完畢應擰緊。

6) 開車前應檢查基礎及螺檢有無鬆動,密封是否正常。

2. 導熱油泵開機

(1)全麵檢查各項準備工作是否已經完善。

(2)打開各種儀表的開關。

(3)接通電源,當泵達到正常轉速,且儀表顯示出相當壓力後,逐漸打開輸出管路上的閘閥,並調節到需要工況。在輸出管路上的閘閥關閉的情況下.泵連續工作不能超過3分鍾。

(4)導熱油泵初始運行期間,把生產流程中的設備緩緩加熱到100 - 130 0,並且保持在該溫度下繼續運行,脫水脫氣到導熱油中的水份完全蒸發,才把設備加.熱.到操作溫度。

(5)在初次運行3-4小時,把設備加熱到操作溫度之後關掉油泵,檢查泵軸和電機軸聯軸器的同軸度,泵軸和電機軸偏差應控製在允許範圍內,泵軸用手轉動應輕便靈活和無振動—旋轉,如達不到上述要求.應重新進行調整。

(6)導熱油泵開機過程中.要時時注意電動機的勸率讀數及振動情況,振動值不超過0.6毫米.如有異常應停車檢查

3.導熱油泵維護

1) 泵軸在前端設置有填料箱、密封性能較為可靠,同時在軸承座中設置有機械密封裝置, 因此大量的泄漏不可能出現,而小量的泄漏可以通過泄潺管口排出接收。在開始運行初期有少量泄漏是正常的,在經過一定時間密封麵跑合後泄漏將會減少或停止。

2) 輸送介質傳到泵蓋和軸承上的熱量,由泵蓋和軸^座的表麵散熱,使軸承座的溫度適應於軸密封性能的溫度。因此選擇泵的安裝位置時,要使泵蓋和軸承座的熱量便於擴散,不出現任何蓄熱現象。

3) 軸承座中設置有兩個球軸承、靠泵葉輪側的一個球承用所輸送的導熱油潤滑,靠聯軸器側的一個球軸承則用高溫潤滑脂潤滑:

 每個球軸承在運行3000小時之後,必須拆下用柒油清洗幹淨後,檢查接觸麵是否損壞.如有;損壞,必須換新的軸承。

 靠葉輪側的球軸承安裝時,有防塵蓋的一側要朝向葉輪安裝,開機前注入導熱油潤滑。

 靠聯軸器側的球軸承,用複合鈣基高溫潤滑脂(ZFG-4).該軸承重新安裝時,有防塵蓋的一側同樣要朝向葉輪側安裝,安裝時充填潤滑脂(約1/2球軸承與殼體的空間)。

在軸承運行48小時後,要用潤滑脂槍向軸承蓋上的壓注油杯注入補充潤滑脂。

4) 不許用輸入管上的閘閥調節流量,避免產生氣蝕。

5) 泵不宜低於3051;設計流量下連續運轉,如果必須在該條件下運轉,則應在出口裝旁通管,且使流量達到上述zui小值以上。

6) 經常檢查地腳螺栓的鬆^情況,泵殼溫度與入口溫度是否一致,出口壓力表的波動情況和泵的振動動情況。

7) 注意泵運行有無雜音,如發現異常狀態時,應及時處理。

4.導熱油泵停機 :

1) 切斷電源。

將泵內液體放空,清洗且應定期把葉輪旋轉180°以防止軸變形,直到泵體完全冷卻為止。

九、LQRY導熱油泵檢修周期與檢修內容

1.栓修周期,應根據設備使用情況和檢修能力確定,下表內 容供用戶參考:

檢查類別

小 修

大 修

檢修周期

2-3個月

12-18個月

 2,LQRY檢修內容

1) 小修內容

① 檢查和調整軸承,並校核聯軸器同軸度。

② 檢查和調整地腳螺栓的鬆動現象。

③ 修複或更換在運行中個別零件曾發生的缺陷。

④ 檢查漏損情況,重壓填料或檢修機械密封,對填料密封可更換全部填料。

2) 大修

① 泵解體取出轉子及各零部忤,並進行清洗。

② 檢查泵內所有零件狀況,測量其磨損、腐蝕程度,必要時更換零部件。

③ 裝配時用水平尺測量,並調整泵的水平度,檢查和調埜聯軸器的同軸度。

④ 檢查球軸承,必要時應更換。

⑤ 清洗泵的管線、管件、重新壓填料,校核壓力表和更換潤滑脂等。

⑥ 檢查、調整軸和轉子的跳動擊況。

、LQRY泵訂貨須知:

一、①產品名稱與導熱油泵型號②導熱油泵口徑③導熱油泵揚程(m)④導熱油泵流量⑤導熱油泵電機功率(KW)⑥導熱油泵轉速(r/min)⑦導熱油泵電壓〔V〕⑧導熱油泵材質⑨導熱油泵是否帶附件以便草莓视频app黄的為您正確選型。
二、若已經由設計單位選定我公司的導熱油泵
產品型號,請按導熱油泵型號直接向草莓视频app黄泵業公司銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供
導熱油循環油泵設計圖紙和詳細參數,由草莓视频app黄草莓视频app黄泵業的技術專家為您審核把關。

產品相關關鍵字: 熱油泵 導熱油泵 LQRY導熱油泵 熱油循環泵 油循環泵
