 首頁>>自吸泵型號>>>>高溫泵型號-耐高溫水泵選型>>不鏽鋼焊接多級衝壓離心泵
自吸泵型號

不鏽鋼焊接多級衝壓離心泵

點擊放大
產品型號:
CDL
產品報價:
產品特點:
不鏽鋼衝壓泵,安全衛生,隨著人們生活水平的提高以及淨水技術的發展和對環保意識的增強,原來傳統的鑄鐵材質的泵由於在鑄造過程中對環境的汙染特別大而且對用水的二次汙染也比較明顯,鑄造的泵已經不能滿足人們的各種需求,而該CDL多級泵所有與介質接觸的零件全部采用標準的不鏽鋼304材料製造,因此不鏽鋼焊接多級衝壓離心泵環保又衛生是未來較為廣泛使用的一款泵類產品,不鏽鋼焊接離心泵可以作為高溫泵-耐高溫水泵使用。
  CDL不鏽鋼焊接多級衝壓離心泵的詳細資料:

CDL多級泵,不鏽鋼衝壓泵,不鏽鋼衝壓離心泵

 一、不鏽鋼焊接多級衝壓離心泵產品概述

   CDL泵、CDLF不鏽鋼衝壓泵為沒有自吸功能的立式多級離心泵產品,該係列不鏽鋼衝壓泵是在原QDL(F)不鏽鋼多級泵的基礎上改進後的一款不鏽鋼衝壓泵產品。不鏽鋼衝壓泵具有噪音非常小、製造過程中環保使用過程中及其節能的優點,整個衝壓泵主要由電機:電機座:泵體:泵座等部件組成。不鏽鋼衝壓泵進出口在同一條直線上。

  所有的不鏽鋼衝壓泵均配用免維護的便拆一體式機封(更換不用拆泵體),泵身中蓋預留活動開口,可泵體上直接加裝壓力表 一體衝壓底座,流線美觀。

二、CDL多級泵-不鏽鋼多級衝壓泵運轉條件

1、不鏽鋼衝壓離心泵輸送的液體可以是稀薄、非易燃易爆、不含有固體顆粒或纖維的液體,液體須不對泵材料造成化學性及機械損壞。當輸送液體的密度或粘度大於水,必要時需采用相應的大功率電機。不鏽鋼衝壓泵是否適用於某種特殊液體,取決於諸如液體的氯化物含量:PH值:溫度及成分等多項因素。

2、不鏽鋼衝壓泵輸送液體的溫度:-15°c至+103°c。耐高溫型zui高達到160°c需要另外定做。

3、不鏽鋼衝壓離心泵使用環境溫度:zui高+40。如環境溫度超過+4 0C或可海拔高度超1000m時,由於空氣密度低導致電機冷卻效果不好,電機額定輸出功率會相應減少。因此,必須選用更高功率的電機。

4、zui小進口壓力:在下列情況下應計算進口壓力。

    液體濕度較高:

    流置明顯比額定值大:

    液體所需的吸程很大:

    進口管路很長:

進口條件比較差。

三、CDL多級泵-不鏽鋼多級衝壓泵電機標準

1、CDL多級泵的電機為全封閉型,風冷式二極標準電機,

2、電機安裝形式:0.37-7.5KW,V18: 55KW以上,Vl。

3、絕緣等級:F級與B級可以選擇。

4、防護等級:l P55.1P54和l P44三種供用戶選擇、不同防護等級牽涉到價格有所區別

5、電壓:50HZ標準電壓:3×200-220/346-380V; 3×220-240/380-415V;

6、 電機起停次數:0.37-4.0kW.30次/小時:4.0kW以上.20次/小時。

四、CDL多級泵-不鏽鋼衝壓泵總體數據

1、不鏽鋼衝壓泵zui大流量

    為防止泵在運行時過載而造成損壞和其它損失,本泵有其zui大流置限製,詳見泵性能曲線的推薦用粗線段所示。

2、不鏽鋼衝壓泵zui小流量

為防止過熱造成的危害,不鏽鋼多級衝壓泵不能低於在zui小流量下運行。

CDL多級泵zui小工作流量

3、不鏽鋼衝壓泵zui大進口壓力

  下表為zui大進口壓力,但是,實際的進口壓力與閉閥壓力必須低於zui大允許工作壓力。

CDL多級泵zui大進口壓力

4、不鏽鋼衝壓泵工作壓力

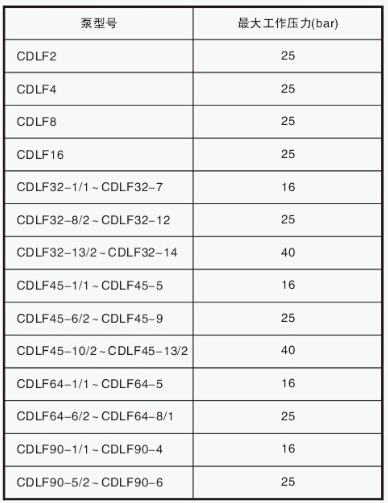

CDL多級泵zui大工作壓力

    工作壓力和進口壓力不能單獨考慮,必須同時考慮並且滿足。比如:

例1泵型號:CDL4-16

zui大工作壓力:25bar,zui大進口壓力:10bar,閉閥壓力:16.4bar.見CDL(F)4-16性能曲線。

    在這種條件下,在進口壓力為6bar時不能起動該泵,因為10+16.4=26.4bar高於zui大允許工作壓力25bar.所以該泵進口壓力必須低於8.6bar。實際允許進口壓力為25-16.4=8.6bar.

例2

泵型號:CDL4-2,zui大工作壓力:16bar,zui大進口壓力:6bar,閉閥壓力:2.0bar.見CDL(F)4-2性能曲線。

    在這種條件下,在進口壓力為6bar時可以起動該泵。因為其閉閥壓力為2.0bar.則該泵的工作壓力為6+2.0=8bar。相反地,泵的zui大工作壓力將被限製在8bar.因為更高的工作壓力將高於進口壓力6bar。

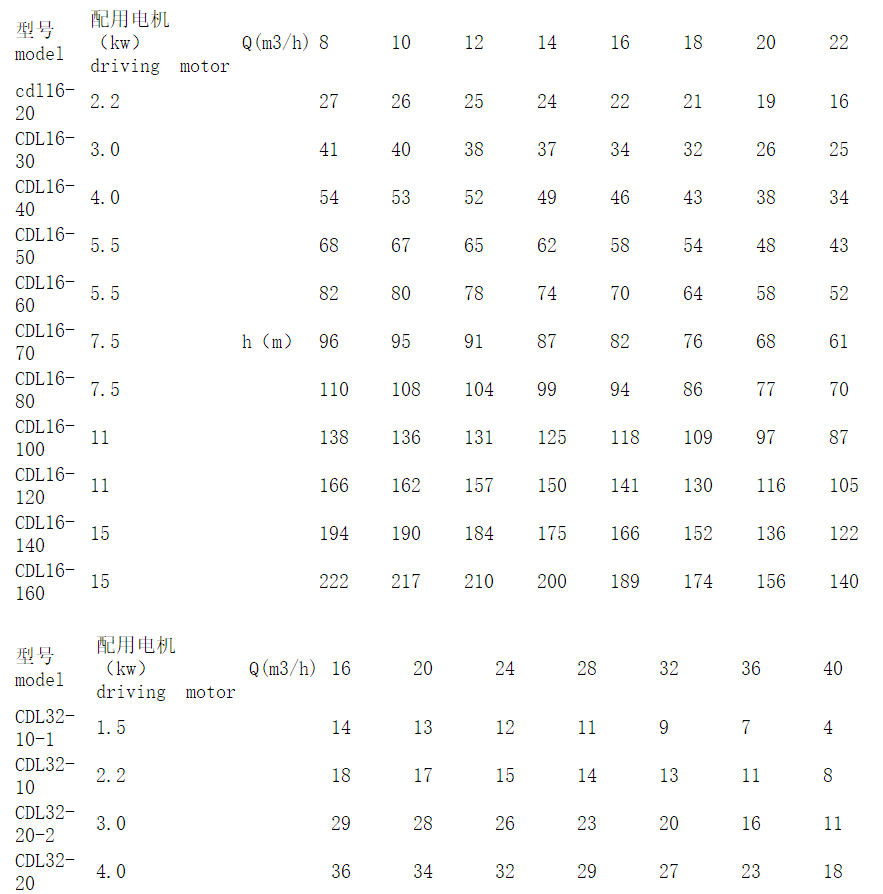

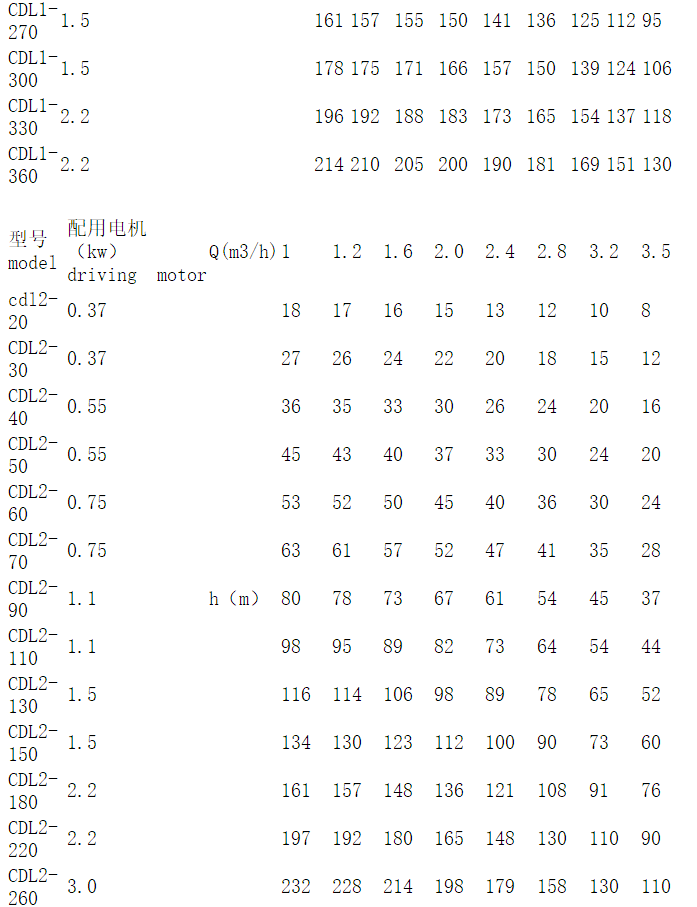

五、CDL多級泵-不鏽鋼衝壓泵性能參數表

 不鏽鋼衝壓泵參數表

六、CDL泵-不鏽鋼焊接多級衝壓離心泵選型須知



CDL泵型的選取擇應根據下述情況選擇

1、CDL衝壓泵使用點的流置壓力:

2、不鏽鋼衝壓泵高度差帶來的壓力損失:

3、不鏽鋼衝壓離心泵管路摩擦損失:

4、不鏽鋼衝壓離心泵在工況點的zui好效率。

5、如果泵總是在同一工作點運行,應選擇的泵其工作點在zui高效率點:如果消耗置或控製運行,選泵時應使

6、zui高效率點位於工作範圍內。

7、不鏽鋼衝壓泵材料的選擇應由所輸送的液體介質決定。產品有CDL、CDLF不鏽鋼衝壓泵可供選擇。CDL泵適用於清潔、無腐蝕性的液體,如自來水、油等。CDLF不鏽鋼衝壓泵介質接觸的所有零件均為不鏽鋼。

8、軸封選擇必須考慮以下因素:介質類型,介質溫度,zui大壓力,工作壓力和進口壓力.

9、確認壓力條件是否滿足要求:zui大工作壓力:+zui大進口壓力。zui小進口壓力

在下列情況下應計算進口壓力:液體溫度較高:流置明顯比額定值大:液體所需的吸程很大:進口管路很長:進口條件比較差。

10、不鏽鋼衝壓離心泵zui大吸程“H”可參考按下式計算。

H=Pb×10.2-NPSH-Hf-Hv-Hs

Pb=大氣壓力(bar).大氣壓力可設定為1bar。

  在閉式係統中.Pb係統壓力(bar)。

NPSH=淨正吸頭(m),從NPSH曲線上泵可能的zui大流量處讀取。

Hf=入口的管路損失(m),以泵可能的zui大流量時計算。

Hv=汽化壓力(m).可取上圖汽化壓力尺中讀取。

Hs=安全餘量(m).可取zui小0.5m水頭。

如計算所得“H”為正值,則可在zui大吸程“H”情況下運行:如計算所得“H”為負值,則必須有一zui小進口壓力“H”m的水頭。
